三维焊接平台

三维焊接平台

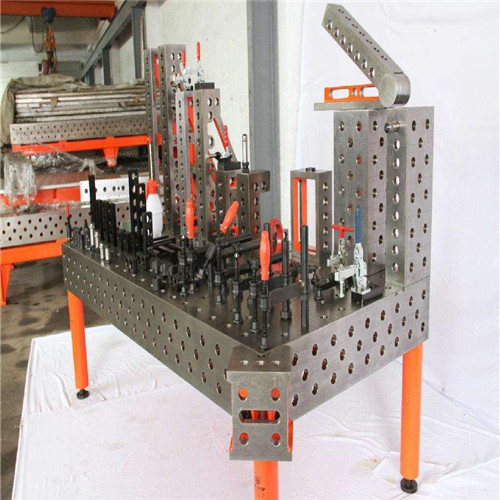

三维焊接平台是一套由主体件孔系平台和各种附件相配合的高精度,适应多种规格的产品完成快速装夹的柔性化工装。其优点在于可循环使用,快速定位装夹,在立体的三维空间可无限延伸拓展工作面积。
产地:沧州>泊头市
电话:0317-8175168

三维焊接平台详细内容

三维焊接平台是一套由主体件孔系平台和各种附件相配合的高精度,适应多种规格的产品完成快速装夹的柔性化工装。其优点在于可循环使用,快速定位装夹,在立体的三维空间可无限延伸拓展工作面积。
三维焊接平台的特性介绍:
1、经济性:每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。装置操作简便,使用 。用户可根据需要快速拼接出不同要求的工装,_像儿童玩拼装式玩具一样。
2、柔性化:承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的淋漓尽致,尤其在了大型工件方面的应用上。
拼装方式多样,用户只要充分发挥想象力,几乎可达到_专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具可以根据工件尺寸迅速搭出所需要的工装。
3、 性:在2吨左右1M2集中载荷的作用下,其变形量不_过0.50mm,而再均布载荷作用下,其变形量只有0.024mm,可以满足绝大多数的焊接及装配加工的需要,其组建的精度高,工作平台定位孔中心公差_在0.05mm以内。这种高精度将会反映在用户所加工的产品中,因此此工作台也可用作检具的基准平台。
4、重复性:台面有铸铁/钢结构件/精密加工件/模块化组件组合而成,其性能非常稳定,如使用不当造成部件损坏时,也不用报废整张台,只要非常少的成本可以 换单个部件。焊接平台经过特殊加工处理,在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。

三维焊接平台焊接工装设计原理:
1、满足使用过程中工件定位的稳定性和可靠性;
2、有足够的承载或夹持力度以_工件在工装夹具上进行的施工过程;
3、满足装夹过程中的简单与快速操作;
4、易损零件须是可以快速 换的结构,条件充分时不需要使用其它工具进行;
5、满足夹具在调整或 换过程中重复定位的可靠性;
6、尽可能的避免结构复杂、成本昂贵;
7、尽可能选用市场上质量可靠的标准品作组成零件;
8、满足夹具使用 或地区的 法令法规;
9、设计方案遵循手动、气动、液压、伺服的依次优先选用原则;
10、形成公司内部产品的系列化和标准化。

与三维焊接平台相关的产品

三维柔性平台
三维柔性平台产品的应用领域:随着工业的不断发展,三维柔性组合焊接工装已经广泛的应用于装备制造和焊接加工行业,改变了传统工业上的装夹定位方式,推动了更多更新的工艺方法的产生。通过不断的努力,我们已经羸得了市场的高度认可。欢迎来电咨询!
300支撑角铁
300支撑角铁用于高度定位或平台拓展及其它附件的定位或压紧,是为了_工件在加工过程中达到一高度要求,而将支撑件定位在平台上的元件。
600支撑角铁
600支撑角铁用于高度定位或平台拓展及其它附件的定位或压紧,是为了_工件在加工过程中达到一高度要求,而将支撑件定位在平台上的元件。
