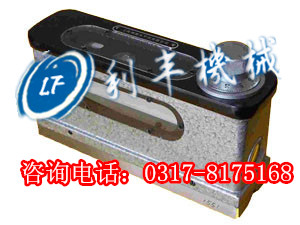

合像水平仪详细内容
用途：合象水平仪广泛应用于精密机械工业中，测量机件表面的平面度、直线度和设备安装位置的正确度，同时还可用于测量工件的微小倾角。
概况：该仪器广泛应用于测量平面和元柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备按装位置的正确度。
性能：合像水平仪主要用于测量零件表面的直线度和平面度，并用于设备安装位置的正确性及较小倾角的测量 规格：165mm .精度：0.01mm/m
附件：合象水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V形工作面的底座等主要部件组成。\n
技术要求：
1、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。
2、喷漆表面应美观，不得有脱漆、划伤等缺陷，其他裸露非工作面不得有锈蚀等明显缺陷。
3、测微螺杆在转动时应顺畅，不得有卡住或跳动现象。
4、当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。
技术参数：
1、 刻度分划值 :0.01毫米/米。
2、 大测量范围 :0~10毫米/米。
3、 示值误差： ±1毫米/米范围内:±0.01毫米/米;全部测量范围内 ：±0.02毫米/米。
4、 工作面平面性偏差：0.003毫米。
5、水准器格值：0.1毫米/米。
6、 工作面(长×宽)；165×48毫米。
7、 仪器净重；2公斤。
其他：合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时，可在合象仪中读出。（在合象水平仪中水准器主要是起指零的作用。）
