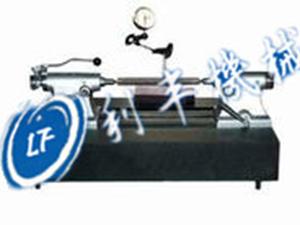

齿轮跳动检查仪说明：用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。
齿轮跳动检查仪用途：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时，为用于这种检查仪的原理示意图。检查时，将装在芯轴上的被检查齿轮，因定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
被测齿轮模数齿轮大直径
0.3－2mm 1-6mm 150mm 300mm
测架转动范围 指示表分度值
±0° 0.001mm
仪器示值变化在10次测量过程中，不大于下列规定：
测光滑表面： 测齿轮：
▲不用杠杆 ▲用杠杆 ▲不用杠杆
1um 2um 3um
