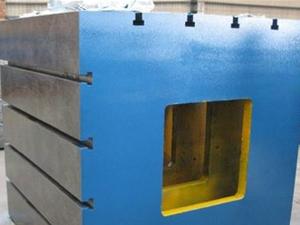

方筒垫箱是平板测量中的重要的辅助工具用于钳工立体划线,机械零部件的平行度、垂直度和各种位置误差的测量及检验和零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。
方筒垫箱的精度也可以说是方箱的平面度:一般精度可以分为000级、00级、0级、1级、2级、3级。选用精度标准时一般根据使用情况酌情而定。
3级精度以上的方箱用做检验、划线、装配等使用,4级精度以下的方箱一般用做铆焊等使用。 方筒垫箱材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好.
方筒垫箱规格:100mm×100mm×100mm-500mm×500mm×500mm (大于以上规格时可按要求加工制作)立方。
检定方法: 对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值,当误差方向不一致时取其大正差与大负差值之和,为该受检面平面的平面度。
本公司所生产方筒垫箱均可按客户要求进行定制生产,产品质量上乘,欢迎新老客户惠顾。
