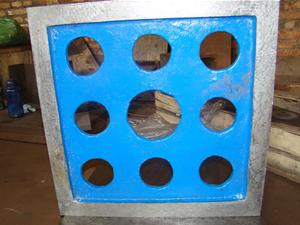

产品别名:方尺、铸铁方尺、矩形角尺、方型角尺、平行方尺、等边方尺
检验方尺是具有垂直平行的框式组合,适用于高精度机械和仪器检验及机床之间不垂直度的检查,是用来检查各种机床内部件之间不垂直度的重要工具。
检验方尺按GB6092-85标准制造,材料HT200-250 ,用于垂直度、平行度检测,并可做为90° 测量基准。
规格mm |
相对测量面平行度 |
相邻两侧面垂直度 |
测量面直线度 |
||||||
精度等级um |
|||||||||
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 |
|
200×200×30 |
4 |
8 |
16 |
1.5 |
3 |
6 |
4 |
8 |
16 |
250×250×30 |
4.5 |
9 |
18 |
2 |
8 |
8 |
4.5 |
9 |
18 |
300×300×30 |
5 |
10 |
20 |
2.3 |
9 |
9 |
5 |
10 |
20 |
400×400×40 |
6 |
12 |
24 |
2.6 |
10 |
10 |
6 |
12 |
24 |
500×500×50 |
7 |
14 |
28 |
3 |
12 |
12 |
7 |
14 |
28 |
600×600×50 |
8 |
16 |
32 |
3.5 |
14 |
14 |
8 |
16 |
32 |
